“旋转塔”

一、设备简介

1.1 基本简介

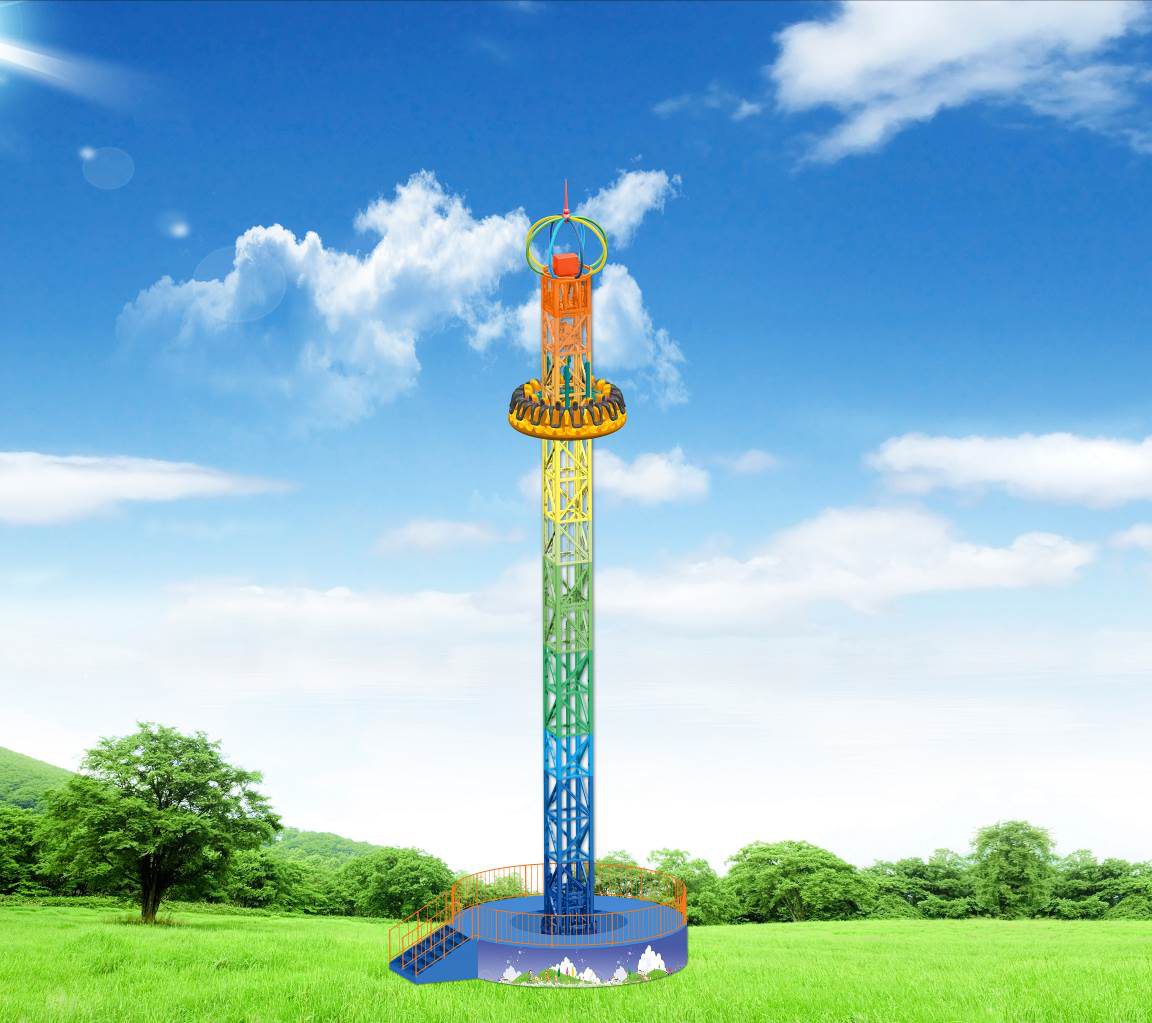

旋转塔是一种以旋转升降为主题的游乐设备。该设备具有结构宏伟、装饰简洁典雅、外观色彩亮丽，运行自如的特点，是老少皆宜，集娱乐性、惊险性和刺激性于一体的地标性游乐设施。该设备上下运动采用液压缸驱动，座椅采用棘爪齿条锁紧，安全带附安全检测功能，自锁性能稳定可靠，使游客在乘坐时感到安全舒适。主体底部安装有气液缓冲装置，使设备具有乘坐舒适感及可靠的安全保障。

该设备充分考虑运输、安装等方面的实际需要，采用分体式结构，具有科技含量高，运行成本低廉，设备维护简单，乘坐安全舒适，投资回报丰厚等突出特点。

1.2 设备运行原理

旋转塔是依据《特种设备安全监察条例》、《游乐设施安全技术监察规程（试行）》、《大型游乐设施安全规范》（GB8408-2018)、《飞行塔类游艺机通用技术条件》（GB/T18161-2008)等标准、规范进行设计，符合相关标准、规范的要求。这就保证了该设备运行平稳、噪音小、乘坐舒适、造型美观、运行可靠。

工作原理：以液压泵为动力源，推动液压缸活塞杆向下运动拉动钢丝绳带动梭体向上运动，到达顶点后减速停止，而后在高点依靠座舱和人体重力产生势能，沿主体下滑，做上下反复升降运动；同时梭体和主体通过减速机带动回转支承做旋转运动。

该设备主要由主体部分、梭体部分、动力部分、电气系统等部分组成。

二、主要技术性能参数

1.设备总高：23m

2.运行高度：19.5m

3.提升速度：≤1.2m/s

4.下降速度：≤4m/s

5.回转速度：7rpm

6.回转直径：3.7m

7.乘员人数：16人（身高1.2m~1.9m；体重＜95kg）

8.驱动功率：66kW

9.装机功率：75kW（含彩灯）

10.电源：3N+PE 380V/220V  50HZ

11.接地方式： TN-S

12.控制方式： 自动控制

13.运行时间： 3min

14.安装方式：固定式

15.占地面积：11.2m×8.8m

16.适用环境：

温度：0℃～40℃

湿度：不大于90%（在高温度为40°C时，相对湿度不得超过50%）

安装地区地震烈度：≤8度；

海拔：不超过3000m

风力：不超过15m/s

气象：运行时无明显雷、雨、雪、雾、霜、主结构裹冰等恶劣气象
